In een waterzuiveringsinstallatie aan de rand van Shanghai vervangt een onderhoudsploeg een stuk gegalvaniseerde stalen buis. De buis is al meer dan tien jaar in gebruik en de gegalvaniseerde coating heeft hem beschermd tegen corrosie. De bemanning moet de nieuwe sectie aansluiten op het bestaande systeem. Ze hebben twee opties: de verbinding lassen of een draadflens gebruiken. Bij lassen zou de gegalvaniseerde coating moeten worden weggeslepen, waardoor de laszone kwetsbaar zou worden voor corrosie. Het zou ook vergunningen voor heet werk en gespecialiseerde apparatuur vereisen. De draadflens kan daarentegen met eenvoudig handgereedschap worden geïnstalleerd, zonder de beschermlaag te beschadigen en zonder dat er heet werk nodig is. Dit is de reden waarom gegalvaniseerde leidingsystemen de voorkeur geven aan flenzen met schroefdraad. De keuze gaat niet alleen over gemak; het gaat om het behoud van de integriteit van de corrosiebescherming en het garanderen van de betrouwbaarheid op lange termijn van het hele systeem.
De draadflens is een soort flens die door middel van schroefdraad met de buis wordt verbonden. Het is verkrijgbaar in verschillende maten en drukwaarden voor verschillende toepassingen. Bij een gegalvaniseerd leidingsysteem wordt deschroefdraad flensbiedt verschillende voordelen ten opzichte van andere flenstypen, waaronder lasnekflenzen, opsteekflenzen en overlappende verbindingsflenzen. In dit artikel worden de technische en praktische redenen onderzocht waarom flenzen met schroefdraad de voorkeur hebben voor gegalvaniseerde leidingsystemen. We behandelen de impact van lassen op gegalvaniseerde coatings, de installatie-efficiëntie van schroefdraadverbindingen, de afdichtingsprestaties van schroefdraadflenzen en de materiaalspecificaties die compatibiliteit garanderen. We zullen ook gedetailleerde productspecificaties verstrekken van onze fabriek in Wenzhou Longan Flens Co., Ltd.

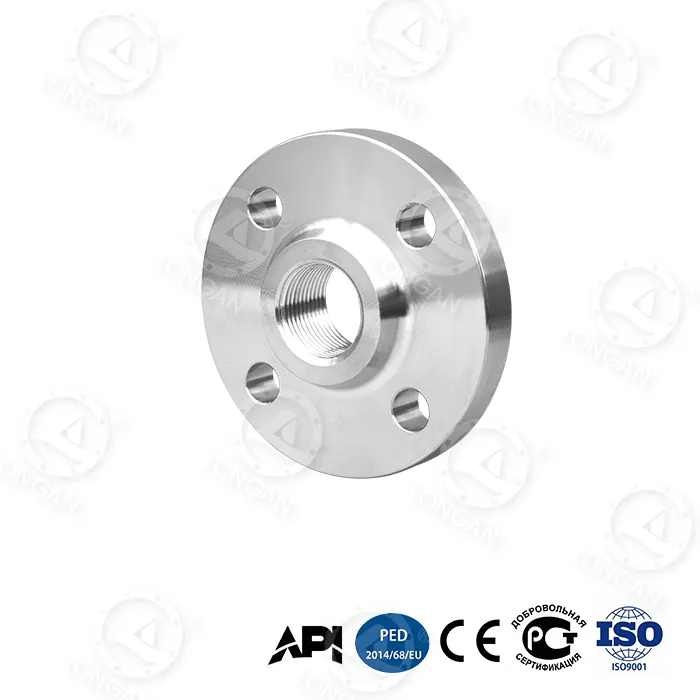

Een schroefdraadflens is een soort pijpflens die door middel van schroefdraad aan de pijp wordt bevestigd. De flens heeft een boring met schroefdraad die overeenkomt met de buitendraad op het buisuiteinde. Om de flens te installeren, wordt het uiteinde van de buis van schroefdraad voorzien en wordt de flens op de buis geschroefd. De flens wordt vervolgens op zijn plaats vastgezet met een afdichtingslas of een back-uplas, hoewel bij veel lagedruktoepassingen geen lassen vereist is. De schroefdraadverbinding zorgt voor een mechanische afdichting die bestand is tegen gematigde drukken en temperaturen. Flenzen met schroefdraad zijn verkrijgbaar in verschillende maten, van 1/2 inch tot 24 inch, en in drukklassen van 150 tot 2500. Ze worden vaak gebruikt in waterbehandeling, chemische processen en industriële leidingsystemen waar lassen niet praktisch of wenselijk is.
Het ontwerp van een schroefdraadflens is eenvoudig maar effectief. Het flensvlak is doorgaans verhoogd of vlak, afhankelijk van de passende flens. De schroefdraadboring is machinaal bewerkt met een nauwkeurige tolerantie om een goede pasvorm met de pijpdraad te garanderen. Afhankelijk van de toepassing wordt de flens doorgaans gemaakt van gesmeed staal, gietstaal of roestvrij staal. In een gegalvaniseerd leidingsysteem is de schroefdraadflens ook gegalvaniseerd zodat deze bij de buis past en bescherming tegen corrosie biedt. De onderstaande tabel vat de belangrijkste componenten en hun functies samen.
| Onderdeel | Functie |
| Flenslichaam | Zorgt voor de structurele verbinding en het pasoppervlak |
| Schroefdraadboring | Past bij de pijpdraad om een mechanische afdichting te creëren |
| Flens gezicht | Biedt het afdichtingsoppervlak voor de pakking |
| Boutgaten | Laat de flens met bouten aan de bijpassende flens worden bevestigd |
| Gegalvaniseerde coating | Biedt corrosiebescherming voor de flens en de verbinding |
BijWenzhou Longan Flens Co., Ltd., produceert onze fabriek flenzen met schroefdraad in een reeks maten, drukwaarden en materialen. Wij bieden gegalvaniseerde draadflenzen aan die speciaal zijn ontworpen voor gebruik in gegalvaniseerde leidingsystemen. Onze flenzen zijn vervaardigd volgens internationale normen, waaronder ANSI B16.5, DIN en JIS, waardoor compatibiliteit met een breed scala aan buizen en fittingen wordt gegarandeerd.
Gegalvaniseerde buis is stalen buis die is bedekt met een laag zink om deze tegen corrosie te beschermen. De zinklaag fungeert als een opofferingsanode, wat betekent dat deze bij voorkeur zal corroderen ten opzichte van het staal, waardoor het staal tegen roest wordt beschermd. Deze bescherming is effectief zolang de zinklaag intact blijft. Wanneer de buis wordt gelast, verbrandt de hitte van het lasproces de zinklaag in de door hitte beïnvloede zone. Hierdoor wordt het onderliggende staal blootgesteld en kwetsbaar voor corrosie. Bovendien kan het lasproces giftige dampen uit het verdampte zink produceren, wat gevaarlijk kan zijn voor de lasser. De onderstaande tabel vat de effecten van lassen op gegalvaniseerde buizen samen.
| Effect | Gevolg |
| Zinklaag is weggebrand | Blootgesteld staal is kwetsbaar voor corrosie |
| Door hitte beïnvloede zone | Verminderde mechanische eigenschappen in het lasgebied |
| Giftige dampen | Gezondheidsrisico voor lassers; ventilatie en PBM vereist |
| Opnieuw coaten nodig | Extra arbeid en materialen om de corrosiebescherming te herstellen |
| Heetwerkvergunning | Aanvullende veiligheidsprocedures en downtime |
Deze effecten maken lassen een ongewenste optie voor het verbinden van gegalvaniseerde buizen. Het alternatief is om een mechanische verbinding te gebruiken waarvoor geen warmte nodig is. De schroefdraadflens is zo'n verbinding. Door de flens op het buiseinde met schroefdraad te schroeven, blijft de zinklaag behouden en blijft de corrosiebescherming van het systeem intact. In onze fabriek begrijpen we het belang van het behoud van de gegalvaniseerde coating. Onze schroefdraadflenzen zijn ontworpen om een betrouwbare mechanische verbinding te bieden zonder de integriteit van de buis in gevaar te brengen.
De installatie van een schroefdraadflens is een eenvoudig mechanisch proces waarbij geen hitte betrokken is. Het buisuiteinde wordt van schroefdraad voorzien met behulp van een pijpdraadsnijmachine of een handinrijger. Door het draadsnijden wordt een kleine hoeveelheid materiaal van het uiteinde van de buis verwijderd, maar de zinklaag op de rest van de buis blijft intact. Vervolgens wordt de flens op het buisuiteinde met schroefdraad geschroefd. De schroefdraden grijpen in elkaar om een mechanische afdichting te creëren. In sommige gevallen wordt een schroefdraadafdichtmiddel of tape op de schroefdraad aangebracht om de afdichting te verbeteren. De flens wordt vervolgens met bouten aan de bijpassende flens bevestigd, waardoor de verbinding wordt voltooid. Het hele proces kan worden voltooid met eenvoudig handgereedschap, zonder dat er heetwerkvergunningen of gespecialiseerde lasapparatuur nodig zijn. De onderstaande tabel vat de stappen samen voor het installeren van een flens met schroefdraad.
| Stap | Actie | Apparatuur |
| 1 | Snij de buis op lengte | Pijpsnijder of zaag |
| 2 | Rijg het uiteinde van de buis in | Pijpdraadsnijmachine of handinrijger |
| 3 | Maak de draden schoon | Staalborstel of doek |
| 4 | Breng schroefdraadafdichtmiddel aan | PTFE-tape of pijpdope |
| 5 | Schroef de flens op de buis | Pijpsleutel |
| 6 | Draai de flens vast | Pijpsleutel |
| 7 | Schroef de flens vast aan de bijpassende flens | Moersleutel of slagmoersleutel |
Het installatieproces is snel, schoon en veilig. Het kan worden uitgevoerd in gebieden waar heet werken niet is toegestaan, zoals in explosieve atmosferen of in besloten ruimtes. Het elimineert ook de noodzaak om de laszone opnieuw te coaten, wat tijd en materiaal bespaart. In onze fabriek bieden we gedetailleerde installatie-instructies voor onze schroefdraadflenzen, en ons technische team staat klaar om u te helpen met eventuele vragen.
De afdichtingsprestaties van een schroefdraadflens zijn afhankelijk van de kwaliteit van de schroefdraadaangrijping en het gebruik van een geschikt schroefdraadafdichtingsmiddel. Indien correct geïnstalleerd, kan een schroefdraadverbinding een lekdichte afdichting bieden voor gematigde drukken en temperaturen. De drukwaarde van een flens met schroefdraad wordt bepaald door het ontwerp, het materiaal en de maat. Standaard schroefdraadflenzen zijn verkrijgbaar in drukklassen van 150 tot 2500. De onderstaande tabel geeft een overzicht van de typische druk- en temperatuurwaarden voor onze schroefdraadflenzen.
| Drukklasse | Maximale druk (bar) | Maximale temperatuur (°C) | Typische toepassing |
| Klasse 150 | 20 | 200 | Lagedrukwater, HVAC |
| Klasse 300 | 50 | 200 | Water onder gemiddelde druk, procesleidingen |
| Klasse 600 | 100 | 200 | Hogedrukwater, industriële systemen |
| Klasse 900 | 150 | 200 | Industriële toepassingen onder hoge druk |
| Klasse 1500 | 250 | 200 | Zeer hogedruktoepassingen |
| Klasse 2500 | 420 | 200 | Toepassingen onder extreme druk |
Het is belangrijk op te merken dat de drukwaarde van een schroefdraadverbinding over het algemeen lager is dan die van een lasverbinding van dezelfde maat en klasse. Dit komt omdat de schroefdraden de wanddikte van de buis verminderen en een spanningsconcentratie creëren. Om deze reden worden flenzen met schroefdraad doorgaans gebruikt bij toepassingen met lagere druk of waar de buiswanddikte voldoende is om de schroefdraad op te vangen. Bij een gegalvaniseerd leidingsysteem moet het drukvermogen van de schroefdraadflens worden afgestemd op het drukvermogen van de leiding en het systeem. In onze fabriek kunnen wij u helpen bij het selecteren van de juiste drukklasse voor uw toepassing.
Het materiaal van de schroefdraadflens moet compatibel zijn met het buismateriaal en de getransporteerde vloeistof. Bij gegalvaniseerde buissystemen is de flens doorgaans gemaakt van gegalvaniseerd staal, dat bij de buis past en hetzelfde niveau van corrosiebescherming biedt. Indien gewenst kan de flens ook worden vervaardigd uit roestvrij staal of andere materialen. De specificaties voor een flens met schroefdraad omvatten de maat, de drukklasse, het materiaal, het draadtype en het flensvlaktype. De onderstaande tabel vat de belangrijkste specificaties samen voor onze gegalvaniseerde schroefdraadflenzen.
| Specificatie | Opties |
| Maat | 1/2" tot 24" (DN15 tot DN600) |
| Drukklasse | 150, 300, 600, 900, 1500, 2500 |
| Materiaal | Gegalvaniseerd koolstofstaal, roestvrij staal, nodulair gietijzer |
| Draadtype | NPT, BSPT, BSPP, Metrisch |
| Flens gezicht | Verhoogd vlak (RF), vlak vlak (FF), ringverbinding (RTJ) |
| Standaard | ANSI B16.5, DIN, JIS, EN 1092-1 |
| Coating | Thermisch verzinkt, elektrolytisch verzinkt |
Bij Wenzhou Longan Flange Co., Ltd. produceert onze fabriek flenzen met schroefdraad om aan deze specificaties en meer te voldoen. We kunnen de flens aanpassen aan specifieke projectvereisten, inclusief speciale maten, speciale materialen en speciale draadtypen. Ons kwaliteitscontroleproces omvat dimensionale inspectie, draadmeting en druktesten om ervoor te zorgen dat elke flens aan de vereiste normen voldoet.
Bij het selecteren van een flens voor een gegalvaniseerd leidingsysteem hebben ingenieurs verschillende opties, waaronder lasnekflenzen, opsteekflenzen, overlappende verbindingsflenzen en flenzen met schroefdraad. Elk type heeft zijn eigen voor- en nadelen. In de onderstaande tabel worden de belangrijkste kenmerken van deze flenstypen vergeleken.
| Flenstype | Installatiemethode | Behoudt de gegalvaniseerde coating | Drukclassificatie | Kosten |
| Flens met schroefdraad | Geschroefd op schroefdraadbuis | Ja | Gematigd | Laag-medium |
| Lasnekflens | Aan pijp gelast | Nee (coating beschadigd) | Hoog | Middelhoog |
| Instapflens | Over de buis geschoven en gelast | Nee (coating beschadigd) | Gematigd | Laag-medium |
| Overlap gezamenlijke flens | Gebruikt met stompeinde; geen laswerk aan de pijp | Ja (indien stompeind gegalvaniseerd is) | Gematigd | Medium |
Zoals de tabel laat zien, is de schroefdraadflens het enige type dat de gegalvaniseerde coating behoudt zonder dat er extra componenten of procedures nodig zijn. De Lap Joint Flange kan de coating ook behouden als een gegalvaniseerd stompuiteinde wordt gebruikt, maar vereist meer componenten en is duurder. De Weld Neck- en Slip-On-flenzen moeten worden gelast, waardoor de coating wordt beschadigd en opnieuw moet worden gecoat. Om deze redenen heeft de schroefdraadflens de voorkeur voor gegalvaniseerde leidingsystemen.
Vraag 1: Wat is de maximale drukwaarde voor een schroefdraadflens in een gegalvaniseerd leidingsysteem?
Antwoord: Draadflenzen zijn verkrijgbaar in drukklassen tot 2500. De maximale drukwaarde voor een schroefdraadverbinding is echter over het algemeen lager dan die van een lasverbinding van dezelfde maat en klasse. Dit komt omdat de schroefdraden de wanddikte van de buis verminderen en een spanningsconcentratie creëren. Voor de meeste gegalvaniseerde leidingsystemen zijn klasse 150 of klasse 300 flenzen voldoende. Bij Wenzhou Longan Flange Co., Ltd. kunnen we u helpen met de selectie van de juiste drukklasse voor uw toepassing.
Vraag 2: Kan een flens met schroefdraad worden gebruikt in toepassingen met hoge temperaturen?
Antwoord: Flenzen met schroefdraad kunnen worden gebruikt bij toepassingen met hoge temperaturen, maar de temperatuurklasse is afhankelijk van het materiaal van de flens en de pakking. Standaard gegalvaniseerde koolstofstalen flenzen zijn geschikt voor temperaturen tot 200°C. Voor hogere temperaturen kunnen flenzen van roestvrij staal of gelegeerd staal vereist zijn. Het is belangrijk om een flens en pakking te kiezen die geschikt zijn voor de bedrijfstemperatuur van het systeem.
Vraag 3: Welk type draadafdichtmiddel moet worden gebruikt bij een flens met schroefdraad?
Antwoord: PTFE-tape of pijpdope wordt vaak gebruikt als schroefdraadafdichtingsmiddel voor flenzen met schroefdraad. PTFE-tape is eenvoudig aan te brengen en biedt een goede afdichting voor water en vele andere vloeistoffen. Pipe dope is een pasta die op de schroefdraad wordt aangebracht en zorgt voor een robuustere afdichting bij hogere drukken. De keuze is afhankelijk van de toepassing en de te transporteren vloeistof. Volg altijd de aanbevelingen van de fabrikant voor het afdichtmiddel.
Vraag 4: Hoe zorg ik voor een lekvrije verbinding met een schroefdraadflens?
Antwoord: Volg deze stappen om een lekvrije verbinding te garanderen: maak de schroefdraad grondig schoon, breng het schroefdraadafdichtmiddel gelijkmatig aan, schroef de flens handvast op de buis en draai hem vervolgens vast met een waterpomptang. Draai het niet te vast, omdat dit de schroefdraad kan beschadigen of de flens kan barsten. Gebruik indien beschikbaar een gekalibreerde momentsleutel. Schroef ten slotte de flens vast aan de bijpassende flens, waarbij u de bouten in een sterpatroon vastdraait om een gelijkmatige druk op de pakking te garanderen. Onze fabriek biedt gedetailleerde installatie-instructies voor onze schroefdraadflenzen.
Vraag 5: Zijn gegalvaniseerde schroefdraadflenzen geschikt voor drinkwatersystemen?
Antwoord: Ja, gegalvaniseerde schroefdraadflenzen zijn geschikt voor drinkwatersystemen, op voorwaarde dat het verzinken gebeurt volgens een norm die is goedgekeurd voor drinkwatercontact. De zinklaag is inert en laat geen schadelijke stoffen in het water lekken. In onze fabriek gebruiken we thermisch verzinken dat voldoet aan de eisen van ASTM A153 en andere relevante normen voor drinkwatertoepassingen.
Gegalvaniseerde leidingsystemen geven de voorkeur aan flenzen met schroefdraad omdat ze een combinatie bieden van installatie-efficiëntie, corrosiebescherming en verbindingsintegriteit die geen enkel ander flenstype kan evenaren. Door de schroefdraadverbinding is lassen niet meer nodig, omdat dit de gegalvaniseerde coating zou beschadigen en de buis zou blootstellen aan corrosie. Het maakt een snelle, schone en veilige installatie mogelijk zonder vergunning voor heet werken of gespecialiseerde apparatuur. Het conserveert de zinklaag, waardoor de corrosiebescherming van het gehele systeem intact blijft. En het biedt een betrouwbare, lekdichte afdichting voor gematigde drukken en temperaturen. Bij Wenzhou Longan Flange Co., Ltd. produceert onze fabriek hoogwaardige schroefdraadflenzen die speciaal zijn ontworpen voor gegalvaniseerde leidingsystemen. We gebruiken alleen de beste materialen en volgen strenge kwaliteitscontroleprocedures om ervoor te zorgen dat elke flens voldoet aan de hoogste normen op het gebied van prestaties en betrouwbaarheid.
Of u nu een nieuw gegalvaniseerd leidingsysteem ontwerpt of een bestaand systeem onderhoudt, wij nodigen u uit om contact op te nemen met ons technisch team om uw vereisten te bespreken. We kunnen gedetailleerde productspecificaties, hulp bij materiaalkeuze en toepassingsondersteuning bieden. Onze toewijding aan kwaliteit en klanttevredenheid heeft ons tot een vertrouwde partner gemaakt voor waterbehandelings-, industriële en commerciële leidingprojecten over de hele wereld.
Neem vandaag nog contact op met Wenzhou Longan Flange Co., Ltdom uw vereisten voor schroefdraadflens te bespreken en te ontdekken hoe onze flenzen de betrouwbaarheid en efficiëntie van uw gegalvaniseerde leidingsysteem kunnen verbeteren.
