In een halfgeleiderfabriek wordt de zuiverheid van de gassen en chemicaliën die bij het productieproces worden gebruikt, gemeten in delen per biljoen. Een enkel stofdeeltje, een spoortje vocht of een microscopisch klein lek kan een hele partij wafels verpesten. De leidingsystemen die deze ultrazuivere gassen en chemicaliën transporteren, behoren tot de meest veeleisende in welke sector dan ook. Elk onderdeel – elke klep, elke fitting, elke flens – moet voldoen aan strenge normen op het gebied van reinheid, materiaalzuiverheid en lekdichtheid. De schroefdraadflens is een van de kritische componenten in deze hoogzuivere lijnen. Het biedt een manier om leidingen, kleppen en apparatuur met elkaar te verbinden, terwijl de integriteit van de ultrazuivere omgeving behouden blijft.
De vraag hoe een schroefdraadflens halfgeleiderlijnen met hoge zuiverheid dient, is een kwestie van ontwerp, materiaal en productieprecisie. De flens moet gemaakt zijn van zeer zuiver roestvrij staal, doorgaans 316L of 316L VAR, dat corrosiebestendig is en de ontgassing tot een minimum beperkt. Het moet een gladde, passieve oppervlakteafwerking hebben die de hechting van deeltjes voorkomt en de reinigbaarheid bevordert. Het moet met nauwkeurige toleranties worden bewerkt om een lekdichte afdichting te garanderen. En het moet grondig worden gereinigd en verpakt om besmetting tijdens de installatie te voorkomen. In dit artikel wordt de rol van de schroefdraadflens in hoogzuivere halfgeleiderlijnen onderzocht, waarbij de materiaalvereisten, de ontwerpkenmerken, de productieprocessen en de kwaliteitscontrolemaatregelen die de prestaties garanderen, worden behandeld. We zullen ook gedetailleerde specificaties voor onze producten verstrekkenFlenzen met schroefdraadvan onze fabriek in Wenzhou Longan Flens Co., Ltd.

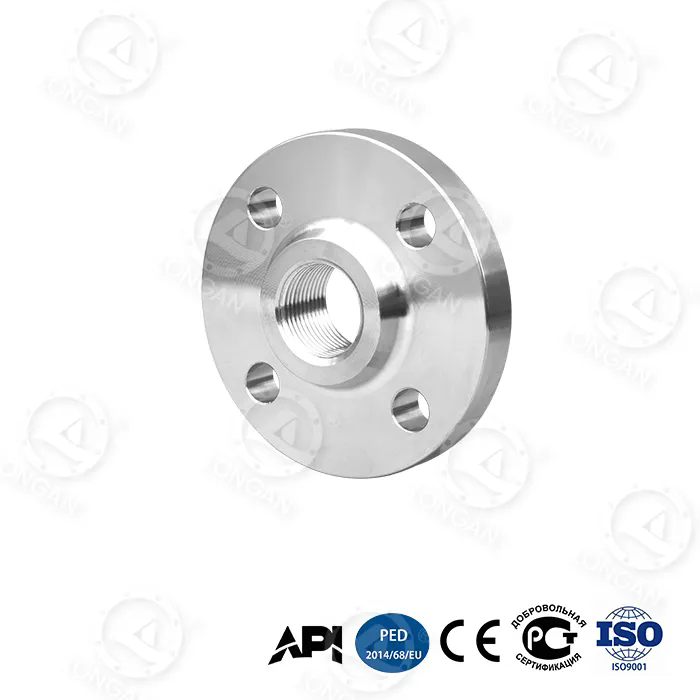

Een schroefdraadflens is een type flens dat door middel van een schroefdraadverbinding aan een buis wordt bevestigd. De flens heeft een boring met schroefdraad die past bij de externe schroefdraad op het buisuiteinde. De flens wordt op de buis geschroefd en vervolgens doorgaans vastgezet met een afdichtingslas of een achterlas om lekkage te voorkomen en om structurele integriteit te bieden. Flenzen met schroefdraad worden gebruikt in een verscheidenheid aan leidingsystemen, maar ze zijn vooral waardevol in halfgeleiderfaciliteiten omdat ze eenvoudige montage en demontage in krappe ruimtes mogelijk maken. In tegenstelling tot gelaste flenzen, waarvoor lasapparatuur en ervaren lassers nodig zijn, kunnen flenzen met schroefdraad met eenvoudig gereedschap worden geïnstalleerd. Dit maakt ze ideaal voor toepassingen waar de ruimte beperkt is of waar het leidingsysteem mogelijk moet worden aangepast. De onderstaande tabel geeft een overzicht van de gebruikelijke toepassingen van flenzen met schroefdraad in halfgeleiderfaciliteiten.
| Sollicitatie | Beschrijving | Belangrijkste vereisten |
| Bulkgaslevering | Transport van stikstof, argon, waterstof en zuurstof | Hoge zuiverheid, lekdichtheid |
| Speciale gasleidingen | Transport van silaan, ammoniak en andere procesgassen | Corrosiebestendigheid, netheid |
| Chemische levering | Transport van zuren, basen en oplosmiddelen | Chemische compatibiliteit, hoge zuiverheid |
| Uitlaatleidingen | Transport van afgassen van procesgereedschappen | Corrosiebestendigheid, lekdichtheid |
| Koelwaterleidingen | Transport van koelwater voor apparatuur | Corrosiebestendigheid, betrouwbaarheid |
BijWenzhou Longan Flens Co., Ltd., is onze fabriek gespecialiseerd in de productie van hoogzuivere schroefdraadflenzen voor de halfgeleiderindustrie. Wij hebben ruime ervaring met het produceren van flenzen die voldoen aan de strenge eisen van deze veeleisende markt. Ons engineeringteam werkt nauw samen met onze klanten om hun specifieke vereisten te begrijpen en de optimale flensoplossing te bieden.
De zuiverheid van het materiaal dat wordt gebruikt in een flens met schroefdraad is van cruciaal belang voor het handhaven van de zuiverheid van het gas of de chemische stof die door de leiding stroomt. Zelfs sporen van onzuiverheden in het metaal kunnen in de processtroom terechtkomen, waardoor het product wordt verontreinigd en de opbrengst afneemt. Het meest voorkomende materiaal voor halfgeleiderflenzen met een hoge zuiverheid is 316L roestvrij staal, dat een laag koolstofgehalte en molybdeen bevat voor een betere corrosieweerstand. Voor nog hogere zuiverheidseisen wordt 316L VAR-staal (vacuum arc remelted) gebruikt. VAR-staal heeft minder insluitsels en sporenelementen, waardoor het schoner is en beter bestand is tegen ontgassing. Onderstaande tabel vergelijkt de samenstelling en eigenschappen van standaard 316L en 316L VAR roestvast staal.
| Element / Eigenschap | 316L roestvrij staal | 316L VAR roestvrij staal |
| Koolstof (C) max | 0,03% | 0,03% |
| Chroom (Cr) | 16 - 18% | 16 - 18% |
| Nikkel (Ni) | 10 - 14% | 10 - 14% |
| Molybdeen (Mo) | 2 - 3% | 2 - 3% |
| Insluitsels | Standaard niveaus | Zeer laag |
| Uitgassingspercentage | Standaard | Laag |
| Corrosiebestendigheid | Goed | Uitstekend |
| Kosten | Lager | Hoger |
In onze fabriek betrekken we onze grondstoffen van gecertificeerde leveranciers die gespecialiseerd zijn in zeer zuiver roestvrij staal. Wij verifiëren de samenstelling van elke partij staal met behulp van spectroscopische analyses om er zeker van te zijn dat deze aan onze specificaties voldoet. Ook voeren wij aanvullende reinigings- en passivatiestappen uit om eventuele oppervlakteverontreiniging te verwijderen. Ons doel is om schroefdraadflenzen te leveren die net zo puur zijn als de lijnen waarvoor ze dienen.
De oppervlakteafwerking van een schroefdraadflens is een kritische factor in toepassingen met hoge zuiverheid in halfgeleiders. Een ruw oppervlak kan deeltjes, vocht en micro-organismen vasthouden, die vervolgens in de processtroom terecht kunnen komen. Een glad oppervlak is daarentegen gemakkelijker schoon te maken en bevat minder snel verontreinigingen. De oppervlakteafwerking wordt doorgaans gemeten in Ra (rekenkundig gemiddelde ruwheid) of RMS (root mean square ruwheid). Voor halfgeleidertoepassingen moet de oppervlakteafwerking Ra 0,4 µm of beter zijn. Voor de meest kritische toepassingen, zoals gasleidingen met ultrahoge zuiverheid, kan een oppervlakteafwerking van Ra 0,25 µm of beter vereist zijn. De onderstaande tabel vat de vereisten voor de oppervlakteafwerking samen voor verschillende halfgeleidertoepassingen.
| Sollicitatie | Oppervlakteafwerking (Ra) | Reinigingsmethode | Typisch gebruik |
| Algemene hoge zuiverheid | 0,4 µm | Mechanisch polijsten | Bulkgasleidingen |
| Ultrahoge zuiverheid | 0,25 µm | Elektrolytisch polijsten | Speciale gasleidingen |
| Kritisch proces | 0,13 µm | Elektrolytisch polijsten + passivatie | Procesgasleidingen |
| Chemische levering | 0,25 - 0,4 µm | Elektrolytisch polijsten | Zuur- en oplosmiddelleidingen |
Bij Wenzhou Longan Flange Co., Ltd. gebruikt onze fabriek geavanceerde bewerkings- en polijsttechnieken om de vereiste oppervlakteafwerking te bereiken. We gebruiken CNC-draaibanken met diamantgereedschap om een glad oppervlak op het flensvlak en de boring te produceren. Voor hogere zuiverheidseisen bieden wij elektrolytisch polijsten aan, waarbij een dunne laag materiaal van het oppervlak wordt verwijderd en een spiegelachtige afwerking ontstaat. Elektrolytisch polijsten verbetert ook de corrosieweerstand van het roestvrij staal door het chroomgehalte aan het oppervlak te verrijken. Ons kwaliteitscontroleteam meet de oppervlakteafwerking van elke flens met behulp van een profielmeter om er zeker van te zijn dat deze aan de gespecificeerde eisen voldoet.
Een lekdichte afdichting is essentieel voor elk onderdeel in een hoogzuivere halfgeleiderlijn. Zelfs een microscopisch klein lek kan ertoe leiden dat vocht of zuurstof het systeem binnendringt, waardoor het procesgas wordt verontreinigd en de opbrengst afneemt. De schroefdraadflens moet zo zijn ontworpen dat hij een betrouwbare afdichting biedt onder de werkdruk en temperatuur van het systeem. De belangrijkste ontwerpkenmerken die een lekdichte afdichting garanderen zijn het ontwerp van het flensoppervlak, de pakking en het schroefdraadontwerp. Het flensvlak is doorgaans een verhoogd vlak of een vlak vlak met een concentrische groef. De pakking is doorgaans een ring van metaal of elastomeer die tussen de flensvlakken wordt samengedrukt. Het draadontwerp is doorgaans een taps toelopende of parallelle draad die zorgt voor een goede pasvorm tussen de flens en de buis. De onderstaande tabel vat de ontwerpkenmerken en hun functies samen.
| Ontwerpfunctie | Functie | Typische specificatie |
| Flens gezicht | Biedt een afdichtingsoppervlak | Verhoogd vlak, plat vlak of gegroefd |
| Pakking | Gecomprimeerd tussen vlakken om af te dichten | Metalen of elastomeerring |
| Draad | Verbindt flens met buis | NPT, BSPT of metrisch parallel |
| Afdichting las | Biedt primaire afdichting en structurele integriteit | Volledige penetratielas |
| Boutgaten | Druk de pakking samen | Nauwkeurige afstand en diameter |
In onze fabriek ontwerpen we onze schroefdraadflenzen om een lekdichte afdichting te bieden in de meest veeleisende halfgeleidertoepassingen. We gebruiken precisiebewerking om ervoor te zorgen dat het flensvlak vlak en evenwijdig is en dat de boutgaten correct zijn gepositioneerd. We bieden ook een reeks pakkingopties om aan verschillende procesvereisten te voldoen. Ons kwaliteitscontroleteam voert een druktest uit op elke flensconstructie om de lekdichtheid te verifiëren voordat deze wordt verzonden.
Het reinigen en verpakken van een schroefdraadflens voor gebruik in halfgeleiders zijn net zo belangrijk als het ontwerp en de productie. Een perfect vervaardigde flens kan de proceslijn alsnog vervuilen als deze niet goed wordt gereinigd en verpakt. Het reinigingsproces voor flenzen van halfgeleiderkwaliteit omvat doorgaans verschillende stappen: ontvetten, beitsen, passiveren en spoelen met ultrazuiver water. Door te ontvetten worden oliën en vetten uit verspanende bewerkingen verwijderd. Door het beitsen worden kalk- en oxidelagen verwijderd. Passivering versterkt de chroomoxidelaag op het oppervlak, wat de corrosieweerstand verbetert. Door te spoelen met ultrapuur water worden eventuele resterende verontreinigingen verwijderd. De gereinigde flens wordt vervolgens gedroogd en verpakt in een cleanroomomgeving. De onderstaande tabel vat het reinigings- en verpakkingsproces samen.
| Stap | Doel | Typische methode |
| Ontvetten | Verwijder oliën en vetten | Oplosmiddel- of alkalische reiniging |
| Beitsen | Verwijder kalkaanslag en oxide | Zuurbad (salpeterzuur + fluorwaterstofzuur) |
| Passivering | Verbeter de chroomoxidelaag | Salpeterzuur bad |
| Spoelen | Zuurresten verwijderen | Ultrazuiver water (18 MΩ·cm) |
| Drogen | Verwijder vocht | Stikstof föhnen of vacuümdrogen |
| Verpakking | Voorkom besmetting tijdens transport | Cleanroom-zakken (klasse 100 of beter) |
Bij Wenzhou Longan Flange Co., Ltd. beschikt onze fabriek over een speciale cleanroom voor de eindschoonmaak en verpakking van onze schroefdraadflenzen van halfgeleiderkwaliteit. We gebruiken ultrazuiver water met een soortelijke weerstand van 18 MΩ·cm om ervoor te zorgen dat er geen ionische verontreinigingen op het oppervlak achterblijven. We voeren ook deeltjestellingen uit op het eindproduct om te verifiëren dat het voldoet aan de reinheidseisen van onze klanten. Onze verpakkingen zijn ontworpen om besmetting tijdens transport en opslag te voorkomen en kunnen in een cleanroom-omgeving worden geopend zonder dat er deeltjes in terechtkomen.
De belangrijkste specificaties voor schroefdraadflenzen van halfgeleiderkwaliteit omvatten de maat, de drukwaarde, het materiaal, de oppervlakteafwerking, het draadtype en het zuiverheidsniveau. De onderstaande tabel geeft een samenvatting van de typische specificaties voor onze schroefdraadflenzen van halfgeleiderkwaliteit.
| Specificatie | Bereik | Opmerkingen |
| Maat | 1/4" - 4" | Metrische maten beschikbaar |
| Drukclassificatie | Klasse 150 - Klasse 600 | Hogere beoordelingen beschikbaar |
| Materiaal | 316L, 316L VAR | Gecertificeerd volgens ASTM A182 |
| Oppervlakteafwerking | Ra 0,4 µm - 0,13 µm | Elektrolytisch gepolijst voor kritische toepassingen |
| Draadtype | NPT, BSPT, metrisch | Geselecteerd op basis van leidingsysteem |
| Netheidsniveau | Klasse 100 cleanroom | Deeltjesaantal geverifieerd |
| Verpakking | Cleanroom tas | Dubbel verpakt voor bescherming |
| Certificeringen | Materiaalcertificaat, netheidscertificaat | Traceerbaarheid naar warmtenummer |
In onze fabriek vervaardigen wij onze schroefdraadflenzen om aan deze specificaties en meer te voldoen. We kunnen de maat, het materiaal, de oppervlakteafwerking en het draadtype aanpassen aan uw specifieke vereisten. Ons kwaliteitscontrolesysteem omvat dimensionale inspectie, materiaalcertificering, meting van de oppervlakteafwerking en verificatie van de reinheid om ervoor te zorgen dat elke flens aan onze hoge normen voldoet.
Vraag 1: Wat is het verschil tussen een draadflens en een gelaste flens?
Antwoord: Een flens met schroefdraad wordt aan een buis bevestigd door deze op de externe schroefdraad van de buis te schroeven. Een gelaste flens wordt bevestigd door deze aan de buis te lassen. Flenzen met schroefdraad zijn gemakkelijker te installeren en te verwijderen, waardoor ze ideaal zijn voor toepassingen waarbij de ruimte beperkt is of waar het leidingsysteem mogelijk moet worden aangepast. Gelaste flenzen zorgen voor een sterkere, meer lekdichte verbinding en hebben de voorkeur voor toepassingen met hoge druk of hoge temperaturen. In halfgeleiderfaciliteiten worden flenzen met schroefdraad vaak gebruikt voor kleinere lijnen, terwijl gelaste flenzen worden gebruikt voor grotere, kritischere lijnen.
Vraag 2: Waarom heeft 316L VAR roestvrij staal de voorkeur voor halfgeleiderflenzen?
Antwoord: 316L VAR (vacuum arc remelted) roestvrij staal heeft de voorkeur voor halfgeleiderflenzen omdat het minder insluitsels en sporenelementen bevat dan standaard 316L-staal. Dit maakt het schoner, beter bestand tegen corrosie en minder gevoelig voor ontgassing. Uitgassen is het vrijkomen van opgesloten gassen uit het materiaal, die de processtroom kunnen vervuilen. VAR-staal wordt geproduceerd door het staal in een vacuüm te smelten, waardoor opgeloste gassen en vluchtige onzuiverheden worden verwijderd.
Vraag 3: Wat is elektrolytisch polijsten en waarom is het belangrijk voor halfgeleiderflenzen?
Antwoord: Elektrolytisch polijsten is een elektrochemisch proces waarbij een dunne laag materiaal van het oppervlak van een metalen onderdeel wordt verwijderd. Het wordt gebruikt om de oppervlakteafwerking te verbeteren, de corrosieweerstand te verbeteren en verontreinigingen te verwijderen. Voor halfgeleiderflenzen is elektrolytisch polijsten belangrijk omdat het een glad, passief oppervlak oplevert dat gemakkelijk schoon te maken is en bestand is tegen deeltjeshechting. Het gladde oppervlak verkleint ook het beschikbare oppervlak voor ontgassing, waardoor de zuiverheid van de processtroom wordt verbeterd.
Vraag 4: Hoe controleer ik of een flens met schroefdraad schoon is?
Antwoord: De reinheid van een flens met schroefdraad kan op verschillende manieren worden geverifieerd, waaronder visuele inspectie, analyse van het aantal deeltjes en oppervlakteanalyse. Visuele inspectie onder een microscoop kan grote deeltjes en oppervlaktedefecten aan het licht brengen. Bij deeltjestellingsanalyse wordt de flens gespoeld met ultrazuiver water en worden de deeltjes in het spoelwater geteld. Oppervlakteanalysetechnieken, zoals röntgenfoto-elektronenspectroscopie (XPS), kunnen sporenverontreinigingen op het oppervlak detecteren. Bij Wenzhou Longan Flange Co., Ltd. gebruiken we een combinatie van deze methoden om de reinheid van onze flenzen te verifiëren.
Vraag 5: Kunnen flenzen met schroefdraad worden gebruikt in leidingen voor ultrazuiver gas?
Antwoord: Ja, flenzen met schroefdraad kunnen worden gebruikt in leidingen voor ultrazuiver gas, op voorwaarde dat ze volgens de juiste specificaties zijn vervaardigd. De flens moet gemaakt zijn van zeer zuiver materiaal, zoals 316L VAR roestvrij staal, en moet een gladde, elektrolytisch gepolijste oppervlakteafwerking hebben. De schroefdraad moet nauwkeurig zijn en het flensvlak moet vlak en evenwijdig zijn. Ook moet de flens grondig worden gereinigd en verpakt in een cleanroom. Wanneer aan deze voorwaarden wordt voldaan, kunnen flenzen met schroefdraad een betrouwbare, lekdichte werking bieden in gasleidingen met een ultrahoge zuiverheidsgraad.
De schroefdraadflens speelt een cruciale rol in hoogzuivere halfgeleiderlijnen. Het biedt een betrouwbare, lekdichte verbinding die de zuiverheid van de gassen en chemicaliën die door het systeem stromen, handhaaft. De prestaties zijn afhankelijk van het materiaal, het ontwerp, de productieprecisie en de netheid van het eindproduct. Bij Wenzhou Longan Flange Co., Ltd. beschikt onze fabriek over de expertise en de apparatuur om hoogzuivere schroefdraadflenzen te vervaardigen die voldoen aan de meest veeleisende eisen van de halfgeleiderindustrie. We gebruiken gecertificeerd 316L en 316L VAR roestvrij staal, precisiebewerking, elektrolytisch polijsten en cleanroomverpakkingen om ervoor te zorgen dat elke flens die we produceren klaar is voor gebruik in de meest kritische toepassingen.
Of u nu een nieuwe halfgeleiderfabriek bouwt of een bestaande fabriek onderhoudt, wij nodigen u uit om contact met ons op te nemen om uw vereisten voor schroefdraadflens te bespreken. We kunnen monsters, technische gegevens en oplossingen op maat leveren. Onze toewijding aan kwaliteit en klanttevredenheid heeft ons tot een vertrouwde partner gemaakt voor halfgeleiderfabrikanten over de hele wereld.
Neem vandaag nog contact op met Wenzhou Longan Flange Co., Ltdom uw vereisten voor draadflens met hoge zuiverheid te bespreken en te ontdekken hoe onze producten de betrouwbaarheid en zuiverheid van uw halfgeleiderlijnen kunnen verbeteren.
