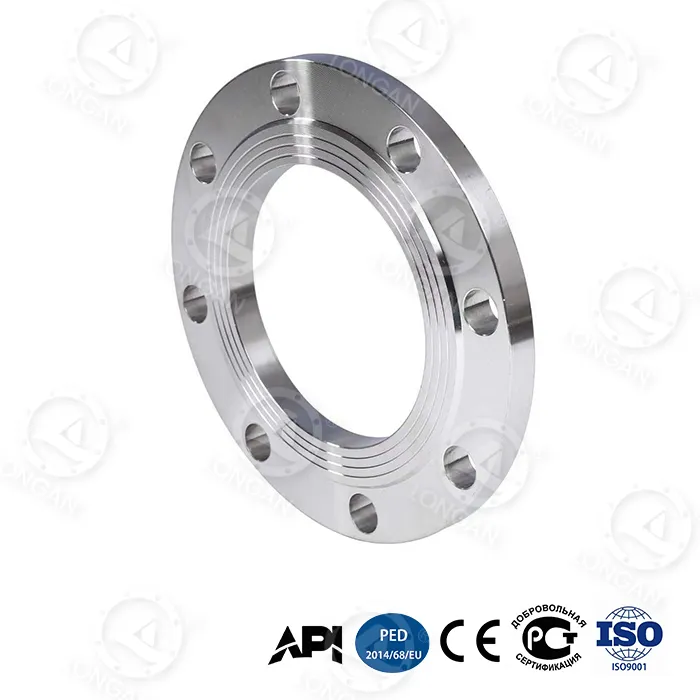

sme b16.5 platte flens

Conventionele flenzen vervaardigd volgens ASME B16.5-afmetingen hebben doorgaans een barstdruk van niet meer dan 15 MPa. De sme b16.5 platte flens van Longan, met behoud van de standaard montage-interfaces van klasse 150–2500 en het volledige afdichtingsoppervlak, bereikt een hogere druklager door interne structurele optimalisatie: bionisch honingraatrooster (buigstijfheid verhoogd met 65%), gradiëntgedoofd koolstofstaal (impactenergie 89J bij -70 ° C) en een in de nek ingebedde verstevigingsring van titaniumlegering (opbrengst 1.250 MPa). De gemeten barstdruk van de DN300 bereikt 42 MPa. Alle producten staan ​​onder volledige proceskwaliteitscontrole in de eigen fabriek van Longan en hebben de API 6A PSL 3G-certificering verkregen.

Producttype en toepassing

sme b16.5 platte flens is een full-face (FF) afdichtingsoppervlakflens vervaardigd volgens de ASME B16.5-norm. Het wordt gebruikt in leidingsystemen die volledig contactpakkingverbindingen vereisen, en is geschikt voor lagedrukpijpleidingen met grote diameter, gietijzeren flensverbindingen en toepassingen die een uniforme pakkingspanningsverdeling vereisen. Via interne versterkingsstructuren kan dit product ook worden gebruikt in scenario's met ultrahoge druk (zoals schaliegas-breekpompuitlaten en diepzeeboorputmondapparatuur), terwijl de standaard interface-afmetingen behouden blijven voor uitwisselbaarheid met conventionele flenzen in bestaande pijpleidingen.

Kern verkoopargumenten

1. Standaardinterface, hogere druklager:Voldoet aan ASME B16.5 montageafmetingen, gemeten DN300 barstdruk 42 MPa, hoger dan conventionele standaardflenzen (≤15 MPa).
2. 65% toename van de buigsterkte:De bionische honingraatstructuur verbetert de flensstijfheid, geschikt voor trillende of funderingsomgevingen.
3. Visuele slijtage-indicatie en behoud van voorspanning:Het afdichtingsoppervlak is ingebed met een indicatorlaag van nano-zirkoniumoxide, die van kleur verandert wanneer de dikte minder dan 0,1 mm bedraagt. Het dubbel-conische boutgatontwerp beperkt de demping van de voorspanning bij drukschommelingen van 35 MPa tot ≤5% (conventionele structuur ≥20%).
4. Extreme milieuprestaties:-70°C impactenergie 89J; 5.000 m diepzee-equivalente corrosiesnelheid 0,03 mm/jaar; schadediepte van afdichtingsoppervlak ≤8 μm na 120 m/s zand- en stofafschuring.
5. Kosten voor de volledige levenscyclus:Totale kosten over een periode van 30 jaar $6.200 (conventioneel $18.500); jaarlijkse onderhoudsfrequentie 0,7 keer (conventioneel 3,2 keer); enkele vervangingstijd 2,5 uur (conventioneel 8 uur).

Technische specificaties

Item	Parameter
Standaardbasis	ASME B16.5 (afmetingen, toleranties, druk-temperatuurwaarden)
Type afdichtingsvlak	Volledig gezicht (FF)
Druk klasse	Klasse 150, 300, 400, 600, 900, 1500, 2500
Maatbereik	NPS 1/2" tot 24"
Materiaal	Gradiëntgedoofd koolstofstaal (roestvrij staal aanpasbaar)
Interne versteviging	Versterkingsring van titaniumlegering (opbrengst 1.250 MPa), radiale ribben (spanningsconcentratie verminderd met 48%)
DN300 barstdruk	42 MPa (conventioneel ≤15 MPa)
Cyclisch vermoeidheidsleven	20.000 cycli bij 35 MPa (conventioneel 5.000 cycli bij 25 MPa)
Axiale vervorming @35MPa	0,6 mm (conventioneel 1,8 mm)
Afdichtingslekpercentage (15° verkeerde uitlijning)	≤10⁻⁵ mbar·L/s (conventioneel >10⁻³)
Impact bij lage temperaturen (-70°C)	89J (nationale standaard ≥34J)
Diepzeecorrosie (5.000 m)	0,03 mm/jaar (equivalent van 30 jaar)
Zand- en stofafschuring (120 m/s)	Schadediepte afdichtingsoppervlak ≤8μm (10.000 uur)
Hulpfuncties	Nano-zirkonia slijtage-indicatorlaag, dubbel conische boutgaten

Certificering en kwaliteitsborging

● API 6A PSL 3G:Van toepassing op ultrahogedrukscenario's met gasmedia, waarbij pneumatische tests (1,5 keer de nominale druk) en strengere niet-destructieve tests en traceerbaarheid van materialen vereist zijn.
● Fabriekskwaliteitscontrole:De interne fabriek van Longan implementeert het volledige proceskwaliteitsbeheer, van de inspectie van binnenkomende grondstoffen (spectrale analyse, mechanische bemonstering) tot het uitgaande product (100% dimensionale inspectie, 10% testen op magnetische deeltjes, batch-burstdrukbemonstering).
● Traceerbaarheid:Elke flens wordt geleverd met traceerbare materiaalcertificaten, warmtebehandelingscurverecords, dimensionale inspectierapporten en hydrostatische/pneumatische testrapporten, die online beschikbaar zijn via serienummer.

Differentiatie Hoogtepunten

Vergeleken met andere ASME B16.5 full-face flenzen op de markt, heeft Longan's sme b16.5 platte flens de volgende kenmerken:

●Bereikt een hogere barstdruk (42 MPa) binnen standaardafmetingen zonder de flensdikte te vergroten of de lay-out van de boutgaten te veranderen.
●Integreert een nekversterkingsring van titaniumlegering en een gradiënt-afschrikproces, waardoor het draagvermogen en de taaiheid bij lage temperaturen in evenwicht worden gebracht.
●Afdichtingsoppervlak ingebed met slijtage-indicatorlaag voor visuele inspectie van de afdichtingsconditie.
●Handhaaft een afdichtingsleksnelheid van ≤10⁻⁵ mbar·L/s onder omstandigheden van 15° verkeerde uitlijning.

Maatwerk en proces

Aanpassingsmogelijkheden:

●Niet-standaard maten en speciale drukwaarden (tekeningen of technische vereisten vereist)
●Verschillende materialen: 304/316L roestvrij staal, duplex roestvrij staal, enz.
●Private labeling: lasermarkering, aangepaste verpakking

Kernprocesstroom:

1.Smeden: nauwkeurig matrijzensmeden met hoogwaardige grondstoffen van Tsingshan Holding Group.
2.Gradiëntafschrikking: gecontroleerde koeling om een ​​oppervlak met hoge hardheid en een kern met hoge taaiheid te vormen.
3.Bewerking van honingraatstructuur: CNC-bewerking van interne zeshoekige roosters.
4.Perspassing van titanium ringen: perspassing om geen relatieve beweging tussen ring en basismateriaal te garanderen.
5.Afdichtingsvlakafwerking: CNC-draaien, oppervlakteruwheid Ra ≤3,2 μm.
6.Volledige inspectie en testen: dimensionaal, magnetische deeltjes, hydrostatisch/pneumatisch, burst-bemonstering.

Ondersteuning voor monsters en testen

● Gratis monsters:Internationale kopers kunnen één gratis monster aanvragen (monstervergoeding restitueerbaar, vracht voor rekening van de koper) voor installatietests en prestatieverificatie.
● Getuigetesten ter plaatse:De fabriek is uitgerust met een druktestmachine van 3000 ton, een testbank voor cyclische vermoeidheid, een impacttester bij lage temperaturen bij -80 ° C en een diepzee-corrosiesimulatiekamer. Klanten kunnen ter plaatse getuige zijn van barst-, vermoeidheids- of extreme omgevingstests.
● Testen door derden:SGS, BV, TÜV kunnen opdracht krijgen voor chemische samenstelling, mechanische eigenschappen, niet-destructief testen en druktesten; rapporten worden bij de goederen geleverd.
● Garantieperiode:18 maanden (vanaf verzenddatum), gratis vervanging bij fabricagefouten.

Prestatievergelijking: standaardvereisten versus Longan gemeten

Item	ASME B16.5 standaardvereisten / conventionele flens	Longan sme b16.5 platte flens	Vergelijking
DN300 barstdruk	≤15 MPa	42 MPa	Hoger dan conventioneel
Cyclisch vermoeidheidsleven	5.000 cycli bij 25 MPa	20.000 cycli bij 35 MPa	Langere levensduur
Axiale vervorming @35MPa	1,8 mm	0,6 mm	Minder vervorming
15° lekkagepercentage bij verkeerde uitlijning	>10⁻³ mbar·L/s	≤10⁻⁵ mbar·L/s	Lagere lekkage
-70°C impactenergie	≥34J (nationale standaard)	89J	Hogere taaiheid
30 jaar diepzeecorrosie	ca. 0,5 mm/jaar (koolstofstaal)	0,03 mm/jaar	Langzamere corrosie

Voorzorgsmaatregelen bij installatie

sme b16.5 platte flens heeft een volledig afdichtingsoppervlakontwerp. Een correcte installatie is van cruciaal belang om de afdichtingsprestaties te garanderen. Houd rekening met de volgende punten:

1. Pakkingselectie:Er moet een volledige pakking worden gebruikt die het gehele flensafdichtingsoppervlak bedekt en boutgaten heeft. Gebruik geen verhoogde pakkingen of standaard RF-pakkingen.
2. Flensaanpassing:Volvlakflenzen mogen niet rechtstreeks met bouten aan verhoogde vlakflenzen worden bevestigd. Als de pijpleiding verhoogde flenzen bevat, moeten deze worden vervangen door full-face flenzen of adapters.
3. Aanhalen van bouten:Bij het ontwerp met dubbele conische boutgaten wordt een hydraulische momentsleutel aanbevolen voor een gelijkmatige voorspanning in drie stappen, kruispatroon. De beoogde voorspanning wordt berekend op basis van de drukwaarde en boutspecificaties; raadpleeg de ASME PCC-1-standaard of raadpleeg het technische team van Longan.
4. Volgorde voorladen:Haal alle bouten vooraf aan tot 30% van het beoogde aanhaalmoment, vervolgens tot 70% en ten slotte tot 100%. Na 24 bedrijfsuren opnieuw vastdraaien.
5. Afdichting gezichtsbescherming:Inspecteer het afdichtingsvlak vóór installatie op krassen of vreemde voorwerpen. De slijtage-indicatorlaag van nano-zirkoniumoxide is een dunne ingebedde laag; tijdens de installatie niet reinigen met metalen schrapers.
6. Uitlijning van de boutgaten:Het ontwerp met dubbele conische gaten vergemakkelijkt zelfuitlijning, maar controleer vóór installatie of de boutgaten van beide flenzen zijn uitgelijnd met een afwijking van 1 mm.
7. Uitlijning van de leidingen:Hoewel full-face flenzen enige tolerantie hebben voor verkeerde uitlijning, wordt aanbevolen om de uitlijningsfout van de pijp binnen 2 mm/m te beperken om de levensduur van de afdichting te garanderen.

Veelgestelde vragen

Vraag: Wat is het verschil met een conventionele ASME B16.5-flens?
A: Beide hebben identieke afmetingen en interfaces en zijn direct uitwisselbaar. Het product van Longan voegt een honingraatstructuur, gradiëntdoving en een interne ring van titaniumlegering toe, waardoor een gemeten barstdruk (42 MPa) wordt bereikt die hoger is dan de standaardvereiste (≤15 MPa).

Vraag: Voor welke drukklassen is het geschikt?
A: De externe afmetingen voldoen aan de montagematen van klasse 150 tot klasse 2500 en de gemeten barstdruk is hoger dan de standaardvereisten voor de overeenkomstige classificaties. Geschikt voor schaliegas- en diepzeeprojecten waarbij een hogere veiligheidsmarge vereist is dan standaardflenzen.

Vraag: Waar moet op worden gelet tijdens de installatie?
A: Moet een volledige pakking gebruiken en mag niet rechtstreeks op een verhoogde vlakflens worden vastgeschroefd. Het wordt aanbevolen om de dubbel-conische boutgaten met een momentsleutel in een kruispatroon in drie stappen te gebruiken en deze na 24 bedrijfsuren opnieuw aan te draaien. Zie "Voorzorgsmaatregelen bij installatie" hierboven voor gedetailleerde stappen.

Vraag: Hoe kunnen de drukprestaties worden geverifieerd?
A: Longan nodigt klanten uit om getuige te zijn van barst- of cyclische vermoeidheidstests in de fabriek. Testrecords voor elke batch worden bewaard en kunnen opgevraagd worden op serienummer. Testen door derden door SGS, BV enz. kunnen ook geregeld worden.

Samenvatting:Longan's sme b16.5 platte flens volgt het ASME B16.5 internationale standaardafmetingssysteem en maakt gebruik van een bionische honingraatstructuur, een gradiënt-afschrikproces en een ingebouwde versterkingsring van titaniumlegering. Gemeten DN300 barstdruk 42 MPa, -70°C impact 89J, 30 jaar diepzeecorrosiesnelheid 0,03 mm/jaar. Geslaagd voor API 6A PSL 3G-certificering, geschikt voor schaliegaswinning, diepzeeboringen en ultrahogedrukpijpleidingsystemen. Stuur uw vereisten en ontvang gratis monsters en technisch advies.
