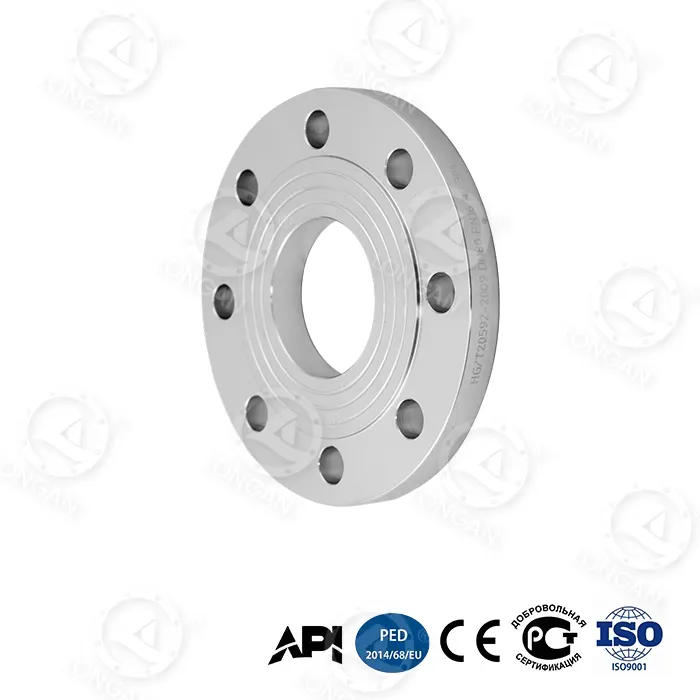

Plat gelaste verhoogde gezichtsflens

Presentatie van technische waarde

Parameterindex

Oppervlakteruwheid Ra ≤ 3,2μm (afwerking afdichtingsoppervlak)

Gewichtsbesparing van koolstofstalen flens 35% lichter dan nekflens (vergelijking DN300)

Vermoeidheidslevensduur >10.000 drukcycli (MSS SP-44)

Corrosietoeslag ≥3 mm (chemische aangepaste versie)

Kernvoordelen van het product

1. Volledige systeemcompatibiliteit

Internationale normen voor vlaklasflenzen met verhoogd oppervlak:

ASME B16.5 (Amerikaanse standaard) | PN-serie (DIN) | JIS 10K/20K (Japanse standaard)

Diameterbereik: DN15~DN600 (1/2"~24")

Naadloze vervanging voor wereldwijde projecten

2. Installatie-efficiëntie

Verdunnend ontwerp van lasverbinding: groefhoek 37,5°±2,5° (VS 45° traditionele flens)

Tolerantie boutgat: ±1 mm (ISO 5210)

De snelheid van het aanmeren van pijpleidingen is met 40% toegenomen

3. Betrouwbaarheid van afdichting

Hoogte van de vlakgelaste flensnaaf: 3,2 mm (1/8 inch) standaard (ASME B16.5)

Waarschijnlijkheid van falende afdichting: <0,01% (met pakkingen van dezelfde kwaliteit)

Geen lekkage gegarandeerd onder hoge druk

4. Drukdraagvermogen

Klasse 150: tot 19,6 bar @ 38°C

Klasse 300: tot 51,1 bar @ 38°C

Aanpassingsvermogen bij lage temperaturen: -196°C tot +538°C (ASTM A105-materiaal)

Het behandelen van extreme omstandigheden in de energie-/chemische industrie

Start een onderzoek om uw oplossing te krijgen!
