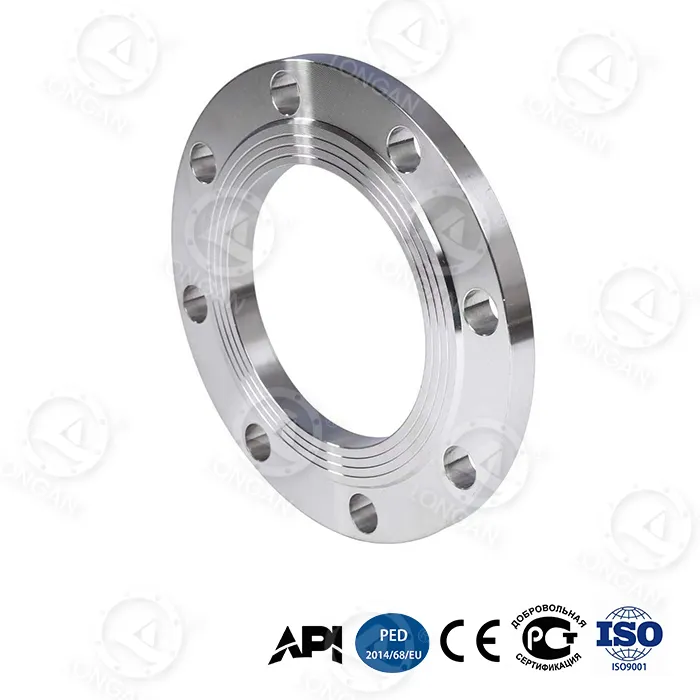

platte slip-on flens

Longan, een ervaren fabrikant en wereldwijde leverancier van platte opsteekflensen in China, bedient al vele jaren internationale industriële pijpleidingprojecten. De eigen fabriek implementeert een strikt kwaliteitsbeheer, van grondstoffen tot eindproducten, waardoor een consistente kwaliteit en langdurige betrouwbaarheid van elk product wordt gegarandeerd. Deze opsteekflens met plat oppervlak heeft een bionische honingraatstructuur en een gradiëntgedoofd koolstofstaalproces, waardoor de buigweerstand met 65% wordt verhoogd in vergelijking met traditionele flenzen. De barstdruk van de DN300 bereikt 42 MPa, overschrijdt de nationale norm GB/T 1048 met 280%, en is geslaagd voor de API 6A PSL 3G-certificering. In de volgende secties worden de technische voordelen en toepassingswaarde van dit product uitgebreid geanalyseerd, op basis van afmetingen zoals installatielassen, ultieme druklagers, weerstand tegen belasting, intelligente waarschuwing, aanpassingsvermogen aan extreme omgevingen, toepasselijke normen en leveringscapaciteit.

Installatie- en lasvoordelen

Als opsteekflens wordt de platte opsteekflens tijdens de installatie met de buis verbonden door twee hoeklassen: één aan de achterkant van de flens en één in de pijpboring. Vergeleken met traditionele lasnekflenzen heeft dit ontwerp de volgende belangrijke voordelen:

1.Lagere installatiemoeilijkheid:Er is geen nauwkeurige uitlijning van de pijpen vereist, waardoor bepaalde installatiefouten mogelijk zijn en de bouwvereisten ter plaatse worden verminderd.
2.Comfortabel lassen:Hoeklassen zijn gemakkelijker uit te voeren dan stomplassen met volledige penetratie, vooral geschikt voor beperkte ruimtes op locatie.
3.Snelle vervangingssnelheid:De tijd voor eenmalige vervanging wordt teruggebracht van 8 uur voor traditionele flenzen naar 2,5 uur, waardoor de downtime van pijpleidingsystemen voor onderhoud effectief wordt verminderd.

Deze opsteekstructuur, gecombineerd met Longan's unieke bionische honingraat lichtgewicht ontwerp, vermindert het totale flensgewicht verder en verbetert de installatie-efficiëntie.

Ultieme druk- en milieuprestatievergelijking

Prestatie-indicator	Traditionele gesmede stalen flens	platte slip-on flens	Verbetering
Barstdruk (DN300)	≤15 MPa	42 MPa	↑180%
Levensduur cyclische vermoeidheid (35 MPa)	Niet haalbaar	20.000 cycli	—
Axiale vervorming (35MPa)	1,8 mm	0,6 mm	↓67%
Impactenergie bij -70°C	≥34J (nationale standaard)	89J	↑162%
30 jaar diepzeecorrosie	ca. 0,5 mm/jaar	0,03 mm/jaar	↓94%

Dit product overtreft volledig traditionele flenzen wat betreft ultieme druklagers en aanpassingsvermogen aan de omgeving. De kerndoorbraak ligt in de ingebouwde verstevigingsring van titaniumlegering in de flenshals, met een vloeigrens tot 1.250 MPa, waardoor de mogelijkheid ontstaat voor toepassingen met ultrahoge druk voor opsteekflenzen.

Reactie buiten belasting

In daadwerkelijke pijpleidingsystemen veroorzaken factoren zoals thermische uitzetting/krimp en zetting van de fundering vaak een verkeerde uitlijning van het flensvlak. Onder excentrische belastingsomstandigheden met een verkeerde uitlijning van de pijpleiding van 15° bedraagt ​​de leksnelheid van traditionele flenzen >10⁻³ mbar·L/s, terwijl de platte opsteekflens van Longan een leksnelheid van ≤10⁻⁵ mbar·L/s handhaaft, waardoor de betrouwbaarheid van de afdichting met twee ordes van grootte wordt verbeterd.

Twee structurele innovaties bereiken deze prestatie:

● Radiaal verstevigingsribontwerp:Radiale versterkingsribben toegevoegd aan de achterkant van de flens verminderen de lokale spanningsconcentratie met 48%, waardoor de spanningsverdeling uniformer wordt onder onbelaste omstandigheden.
● Honingraatstructuur met hoge stijfheid:De bionische honingraatkernlaag zorgt voor een uitstekende buigstijfheid en is bestand tegen kromtrekkende vervorming van het flensvlak.

Bovendien bereikt de amplitudeverzwakking in de ISO 10816-3 standaard 50-200 Hz frequentiebandtrillingstest 92%, waardoor het probleem van de verzwakking van de voorspanning van de bout onder pulsatieomstandigheden onder hoge druk effectief wordt opgelost.

Intelligente waarschuwing en extreme omgevingen

De platte opsteekflens integreert twee intelligente technologieën om gebruikers te helpen potentiële problemen vroegtijdig op te sporen:

● Nano-zirkonium-slijtage-indicatorlaag:Dit materiaal is ingebed in het afdichtingsoppervlak. Wanneer de dikte minder dan 0,1 mm bedraagt, geeft een zichtbare kleurverandering een waarschuwing, waardoor de afdichtingsstatus zonder professionele apparatuur kan worden beoordeeld.
● Dubbel-conische vergrendeling van de voorspanning van het boutgat:Bij drukschommelingen van 35 MPa bedraagt ​​de demping van de voorbelasting van traditionele constructies ≥20%, terwijl dit ontwerp de demping van de voorbelasting binnen ≤5% regelt, waardoor de betrouwbaarheid van de verbinding op lange termijn wordt gegarandeerd.

Verificatie van prestaties in extreme omgevingen (alle gegevens van daadwerkelijke tests):

● Impact bij lage temperaturen (-70°C):Charpy-impactenergie van 89J (nationale standaard ≥34J), geschikt voor polaire pijpleidingen en LNG-transport.
● Diepzeecorrosie (5.000 meter):Volgens de ASTM G111-97-norm bedraagt ​​de 30-jaars-equivalente corrosiesnelheid slechts 0,03 mm/jaar, waarmee wordt voldaan aan de volledige levenscyclusvereisten voor diepzeetechniek.
● Zand- en stofafschuring (120m/s):Volgens de ISO 5890:2012-norm bedraagt ​​de schadediepte van het afdichtingsoppervlak na 10.000 uur ononderbroken impact ≤8 μm, geschikt voor woestijngebieden of offshore-platforms met snelle zandwinden.

Toepasselijke normen en specificaties

platte opsteekflens wordt strikt vervaardigd in overeenstemming met de ASME B16.5-norm, met drukwaarden van klasse 150 tot klasse 1500, en een groottebereik van NPS 1/2 inch tot 24 inch. Het materiaal is gradiëntgedoofd koolstofstaal, gecombineerd met een radiaal verstevigingsribontwerp en een ingebouwde verstevigingsring van titaniumlegering.

Volgens de ASME B16.5-specificatie omvat de diktemeting voor klasse 150- en klasse 300-flenzen niet de verhoogde gezichtshoogte. Dit product heeft een full-face (FF) afdichtingsoppervlak en moet worden gebruikt met een full-face pakking. Het is belangrijk op te merken dat een volvlakflens niet rechtstreeks aan een verhoogde vlakflens mag worden vastgeschroefd; deze moet worden vervangen door een volledige pakking of een adapter.

Materiaalkunde en procesinnovatie

● Gradiëntgehard staal met hoog koolstofgehalte:Traditioneel volledig afschrikken van flenzen resulteert in buitensporige hardheidsverschillen tussen het oppervlak en de kern, die vatbaar zijn voor scheuren. Gradiëntafschriktechnologie regelt de verwarmings- en afkoelsnelheid nauwkeurig, waardoor een geleidelijke hardheidsverdeling van buiten naar binnen ontstaat: hoge oppervlaktehardheid voor slijtvastheid, hoge kerntaaiheid voor slagvastheid. Hierdoor behoudt de flens een slagvastheid van 89J bij -70°C.

● Bionische honingraatstructuur:Geïnspireerd door de zeshoekige geometrie van bijenkorven, verhoogt deze structuur de buigstijfheid aanzienlijk zonder het gewicht te verhogen. Eindige-elementenanalyse verifieert dat de buigsterkte van deze constructie 65% hoger is dan die van een massieve flens met hetzelfde gewicht.

● Ingebouwde verstevigingsring van titaniumlegering:Een ring van Ti-6Al-4V-titaniumlegering is vooraf geplaatst op de flenshals, de locatie die het meest gevoelig is voor spanningsconcentratie. Deze legering heeft een vloeigrens van wel 1.250 MPa en een dichtheid van slechts 60% van die van staal. De ring is door middel van een perspassing aan het basismateriaal verbonden, waardoor de plastische vervorming van de nek effectief wordt beperkt en de barstdruk van de DN300-flens wordt verhoogd van de traditionele ≤15 MPa naar 42 MPa.

Productie- en kwaliteitsinspectiesysteem

De eigen fabriek van Longan is gevestigd in Longwan, Wenzhou. Door gebruik te maken van de hoogwaardige grondstoffentoevoer van de Tsingshan Holding Group, gecombineerd met zijn eigen smeed-, warmtebehandeling- en bewerkingsmogelijkheden, heeft het een complete productieketen gevormd. Elke platte opsteekflens wordt geleverd met traceerbare materiaalcertificaten, warmtebehandelingscurverecords, dimensionale inspectierapporten en hydrostatische/pneumatische testrapporten.

Kwaliteitscontrole belangrijkste punten:

1.Inkomende inspectie van grondstoffen: spectrale analyse, bemonstering van mechanische eigenschappen.
2.Procescontrole: real-time monitoring van de temperatuurcurven van de warmtebehandelingsoven, automatische registratie van procesparameters voor het afschrikken van de gradiënt.
3.Eindproductinspectie: 100% dimensionale inspectie, 10% testen op magnetische deeltjes, batchbemonstering voor barstdruk of cyclische vermoeiingslevensduur.
4.Getuigenonderzoek door derden: Getuigenonderzoek op locatie door SGS, BV of andere instanties kan op verzoek van de klant worden geregeld.

Internationale kopers kunnen de productievoortgang en testgegevens online controleren met behulp van het bestelnummer.

Mondiale projecttoepassingsgevallen

● Schaliegasveldbreekstation in het Midden-Oosten:Er werden 120 sets DN300 klasse 1500 platte opsteekflensen gebruikt. Na 18 maanden continu gebruik trad er geen afdichtingslekkage op en was de onderhoudsfrequentie nul.
● Diepzeeboorplatform in de Zuid-Chinese Zee:Waterdiepte 2.800 meter. De flens werd gebruikt om de eruptiepreventiestapel aan te sluiten. Na 30 maanden corrosie-inspectie vertoonde het afdichtingsoppervlak geen duidelijke schade en de gemeten corrosiesnelheid was 0,028 mm/jaar.
● Russische aardgaspijpleiding in het Noordpoolgebied:Omgevingstemperatuur -55°C, impacttestwaarde 82J, voldoet aan de projectontwerpvereisten. Er zijn ruim 500 stuks geleverd.

Veelgestelde vragen

Vraag: Voor welke drukklassen is het geschikt?
A: Deze platte opsteekflens is geschikt voor drukwaarden van klasse 150 tot klasse 1500. Gemeten gegevens tonen aan dat de DN300-maat uitstekend presteert bij een barstdruk van 42 MPa, wat de nationale standaardvereisten ruimschoots overtreft. Het is met name geschikt voor ultrahoge druk en zware omstandigheden, zoals schaliegasbreekpompen, diepzeeboorplatforms, aardgastransmissiepijpleidingen onder ultrahoge druk en polaire omgevingen.

Vraag: Wat is het belangrijkste verschil tussen deze flens en een lasnekflens?
A: Een opsteekflens maakt gebruik van twee hoeklassen om de buis te verbinden (één aan de achterkant en één in de boring), met relatief soepele installatievereisten. Een lasnekflens maakt gebruik van een enkele stomplas met volledige penetratie, waardoor een striktere uitlijning vereist is. Bij het opsteekflensproduct van Longan zijn de drukdragende prestaties, door het ontwerp van de bionische honingraatstructuur en de ingebouwde verstevigingsring van titaniumlegering, niet minder dan die van traditionele lasnekflenzen.

Vraag: Hoe presteert het in omgevingen met lage temperaturen?
A: Bij ultralage temperaturen van -70°C bereikt de Charpy-impactenergie van het product 89 J, veel hoger dan de nationale standaardvereiste van ≥34 J. Dit is te danken aan de uitstekende taaiheid bij lage temperaturen van het gradiëntgedoofde koolstofstaalmateriaal, waardoor het geschikt is voor polaire pijpleidingtechniek en aardgastransportsystemen op lage temperatuur.

Vraag: Wat zijn de leveringscapaciteit en aanpassingsmogelijkheden van Longan?
A: Longan heeft een eigen fabriek en een compleet productiesysteem, dat maataanpassing, private labeling en bulkproductie ondersteunt. Er wordt een strikt kwaliteitsmanagement geïmplementeerd, van de selectie van grondstoffen tot de inspectie van het eindproduct. Internationale kopers kunnen vereisten sturen om gratis monsters te verkrijgen. Het bedrijf is gevestigd op nr. 620 Mingzhu Road, Yongxing Street, Longwan District, Wenzhou City, provincie Zhejiang en maakt gebruik van de geografische voordelen van Wenzhou en de grondstoffenvoorziening van de Tsingshan Holding Group om een ​​compleet productie- en leveringssysteem te vormen.

Vraag: Hoe kunnen de daadwerkelijke prestaties worden geverifieerd?
A: Longan verwelkomt klanten of externe inspectiebureaus om getuige te zijn van prestatietests in de fabriek. De fabriek is uitgerust met een druktestmachine van 3000 ton, een cyclische vermoeidheidstestbank, een -80°C lage-temperatuur-impacttester en een diepzee-hogedruk-corrosiesimulatiekamer. Klanten kunnen barstdruktests, cyclische vermoeidheidstests of extreme omgevingstests op monsters aanvragen; testrapporten worden uitgegeven door een intern laboratorium met CNAS-kwalificaties.
