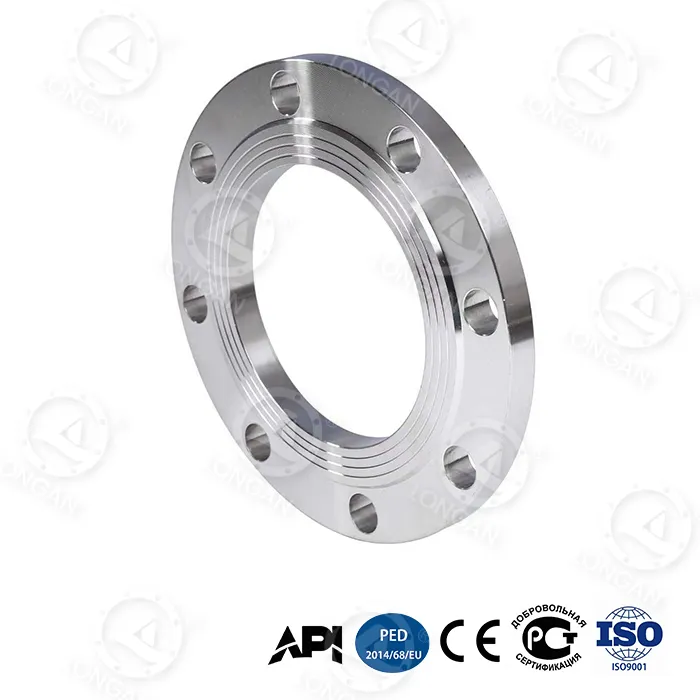

platte verhoogde gezichtsflens

U hoeft zich geen zorgen meer te maken over niet-passende pakkingen bij retrofits van pijpleidingen of systemen met gemengde flens. De platte, verhoogde vlakflens van Longan combineert een buitenring over het volledige oppervlak met een iets verhoogde centrale afdichtingszone – zodat u FF- of RF-pakkingen kunt gebruiken zonder uw leidingen aan te passen. Deze flens is vervaardigd in Longan's eigen fabriek in Wenzhou onder strikte kwaliteitscontrole en maakt gebruik van gradiëntgedoofd koolstofstaal en een bionische honingraatkern om een ​​barstdruk van 42 MPa te bereiken bij DN300 (280% boven de nationale norm) en een 65% hogere buigweerstand dan conventionele flenzen. API 6A PSL 3G-gecertificeerd.

Producthoogtepunten

● Hybride afdichtingsvlakontwerp:Dit is het meest onderscheidende kenmerk van een platte verhoogde gezichtsflens. Het middengedeelte van het afdichtingsvlak is iets verhoogd (vergelijkbaar met RF), maar het buitengebied strekt zich uit tot aan de boutgaten (vergelijkbaar met FF). Voordelen zijn onder meer:1.Automatische centrering van de pakkingen voor snellere installatie;2.Meer uniforme verdeling van de afdichtingscontactspanning, waardoor randoverbelasting van traditionele RF wordt vermeden;3.Compatibel met zowel volgelaatspakkingen als verhoogde gezichtspakkingen, waardoor flexibele vervanging ter plaatse mogelijk is.

● 65% toename in buigsterkte:De bionische honingraatstructuur maakt de flens lichter en stijver, vooral geschikt om buigmomenten van pijpleidingen te weerstaan.

● Ultrahogedruklager:De barstdruk van DN300 van 42 MPa is 2,8 maal die van traditionele flenzen (≤15 MPa). De cyclische vermoeidheidslevensduur van 20.000 cycli bij 35 MPa overtreft ruimschoots de industrienormen.

● Extreme omgevingstolerantie:-70°C impactenergie van 89J, 5.000 m diepzeecorrosiesnelheid van 0,03 mm/jaar, 120 m/s zand- en stofafschuring ≤8 μm.

● Intelligente veiligheid:Slijtage-indicatorlaag van nano-zirkoniumoxide (waarschuwing voor kleurverandering bij dikte <0,1 mm) + dubbel conisch boutgat (verzwakking van de voorbelasting ≤5%).

Productprocessen

● Afdichtingsvlakbewerking:Er wordt gebruik gemaakt van CNC-precisiedraaien, waarbij de verhoogde hoogte voldoet aan de ASME B16.5 standaard RF-afmetingen (1,6 mm tot 6,4 mm voor klasse 150 ~ 1500), maar de verhoogde wortel gaat soepel over naar het gehele flensvlak. Oppervlakteruwheid Ra ≤3,2 μm zorgt voor een goed contact met de pakking.

● Gradiëntuitdoving:Koolstofstaal ondergaat een gecontroleerde koeling om een ​​gegradeerde structuur te vormen met een oppervlaktehardheid van 45-50 HRC en een kerntaaiheid van ≥30J (bij -70°C).

● Honingraatstructuur:Het bionische zeshoekige rooster in het flenslichaam, geoptimaliseerd door eindige-elementenanalyse, biedt 65% hogere stijfheid bij hetzelfde gewicht.

● Verstevigingsring van titaniumlegering:Een Ti-6Al-4V-ring (vloeigrens 1.250 MPa) is met een perspassing in de nek ingebed, waardoor uitzetting van de nek onder hoge druk wordt voorkomen.

● Kwaliteitscontrole:100% dimensionale inspectie, 10% testen op magnetische deeltjes, willekeurige burst-tests per batch. Traceerbare materiaalcertificaten en warmtebehandelingscurven worden verstrekt.

Gebruiksscenario's

Het hybride afdichtingsvlakontwerp van een vlakke, verhoogde vlakflens maakt het bijzonder geschikt voor de volgende scenario's:

Scenario	Pijnpunt met traditionele flenzen	Oplossing met dit product
Retrofit van oude pijpleidingen	Het originele systeem kan FF- en RF-flenzen combineren, pakkingen zijn niet uitwisselbaar	Het hybride afdichtingsvlak is compatibel met beide typen pakkingen, er zijn geen aanpassingen aan de pijpleiding nodig
Gasmedia onder hoge druk	RF-flenspakkingen kunnen onder drukpulsatie extruderen	Het buitenste vlakke gedeelte biedt extra ondersteuning en voorkomt het kruipen van de pakking
Lagedrukpijpleidingen met grote diameter	FF-flenzen vereisen pakkingen van volledige grootte, hoge kosten	Het verhoogde gedeelte maakt het gebruik van standaard RF-pakkingen mogelijk, waardoor de voorraad reserveonderdelen wordt verminderd
Diepzee-/polaire omgevingen	Enkelvoudig afdichtingsvlak lekt na thermische cycli	Afdichting in twee zones (verhoogd + vlak) zorgt voor redundante afdichtingspaden

Specifieke toepassingsgebieden zijn onder meer:

● Uitlaatpijpleidingen voor schaliegasfrackingpompen(35-70 MPa pulserende druk)
● Bronaansluitingen op diepzeeboorplatforms(5.000 m waterdiepte)
● LNG-ontvangstterminals(-70°C lage temperatuur)
● Offshore-kerstboompijpleidingen voor zure media(H₂S/CO₂)

After-sales service

● Gratis monsters:Internationale kopers kunnen één gratis monster aanvragen (monstervergoeding restitueerbaar, vracht verzamelen) voor installatietests en afdichtingsverificatie.

● Installatierichtlijnen:Er worden Chinese/Engelse installatiehandleidingen meegeleverd, inclusief aanhaalmomenten voor verschillende pakkingmaterialen (grafiet, spiraalgewonden, PTFE). Er is videobegeleiding op afstand beschikbaar.

● Technisch advies:Het engineeringteam reageert binnen 4 uur op vragen over selectie en pakkingmatching.

● Traceerbaarheid van kwaliteit:Elke flens heeft een unieke ID en testrapporten kunnen worden gecontroleerd op de officiële website.

● Garantie:18 maanden, gratis vervanging bij fabricagefouten.

● Testen door derden:Op verzoek kunnen bij SGS/BV druktesten ter plaatse bijgewoond worden.

Waarom kiezen voor Longan

1. Uniek afdichtingsvlakontwerp:De meeste flenzen op de markt zijn puur FF of puur RF. Met onze platte verhoogde vlakflens kunt u zowel de spanningsuniformiteit van FF als de afdichtingsbetrouwbaarheid van RF verkrijgen zonder het type pakking te veranderen. Het is vooral geschikt voor retrofitprojecten waarbij de originele pijpleiding FF of RF kan zijn – dit product is compatibel met beide.

2. Kostenvoordeel over de volledige levenscyclus:De totale kosten over 30 jaar bedragen slechts $6.200, wat een besparing van 66% betekent in vergelijking met traditionele flenzen van $18.500. De enkele vervangingstijd is 2,5 uur (traditioneel 8 uur), de jaarlijkse onderhoudsfrequentie is 0,7 keer (traditioneel 3,2 keer).

3. Volledige certificering:API 6A PSL 3G, geschikt voor ultrahogedrukscenario's met H₂S- en CO₂-gasmedia.

4. Verifieerbare echte gegevens:Alle prestatie-indicatoren zijn beschikbaar voor tests op locatie door de klant. Er worden gratis monsters verstrekt.

5. Snelle reactie:Standaardartikelen worden binnen 3 dagen verzonden, op maat gemaakte artikelen binnen 15-30 dagen.

Samenvatting: De platte, verhoogde vlakflens van Longan, met zijn hybride afdichtingsvlakontwerp, lost de pijnpunten van traditionele flenzen op het gebied van pakkingcompatibiliteit, spanningsverdeling en hogedrukafdichting op. Gecombineerd met de bionische honingraatstructuur, gradiëntdoving en een versterkingsring van titaniumlegering worden de buigsterkte, barstdruk en levensduur aanzienlijk verbeterd. De API 6A PSL 3G-certificering en 66% reductie in de volledige levenscycluskosten over 30 jaar maken het een ideale keuze voor schaliegas, diepzeetechniek en complexe pijpleidingsystemen. Stuur uw vereisten en ontvang gratis monsters en professionele afdichtingsoplossingen.

Veelgestelde vragen

Vraag: Kan een platte verhoogde vlakflens een bestaande RF-flens vervangen?
EEN: Ja. Zolang de drukwaarde en de maat overeenkomen, kan deze een RF-flens direct vervangen en kan de originele RF-pakking worden gebruikt. Als de passende flens FF is, is een volledige pakking vereist, maar het vlakke oppervlak van dit product is groot genoeg om volledig compatibel te zijn.

Vraag: Heeft dit hybride afdichtingsvlak speciale pakkingen nodig?
A: Nee. U kunt standaard ASME B16.21 RF-pakkingen (bijvoorbeeld spiraalgewonden met binnenring) of FF-pakkingen (volledige grafietpakkingen) blijven gebruiken. Uit onze tests blijkt dat de afdichtingsprestaties van beide typen pakkingen op deze flens superieur zijn aan die van traditionele enkelvoudige afdichtingsvlakken.

Vraag: Zullen bouten loskomen onder een pulserende druk van 35 MPa?
A: Dit product maakt gebruik van dubbel-conische boutgaten. Bij fluctuaties van 35 MPa is de demping van de voorbelasting ≤5%, terwijl traditionele ronde gaten een demping van ≥20% hebben. Het wordt aanbevolen om een ​​hydraulische momentsleutel in een kruispatroon met drie stappen te gebruiken. Wij kunnen een koppelberekeningstabel verstrekken.

Vraag: Kunnen er verschillende materialen geleverd worden, zoals roestvrij staal?
EEN: Ja. Het standaardmateriaal voor dit product is gradiëntgehard staal met hoog koolstofgehalte, maar op verzoek kunnen ook 316L, duplex roestvrij staal enz. worden geleverd. Dezelfde honingraatstructuur en versterkingsring van titaniumlegering zijn ook van toepassing op roestvrij staal.

Vraag: Hoe kunnen we uw beweerde barstdruk van 42 MPa verifiëren?
A: We heten klanten welkom om getuige te zijn van barsttests in onze fabriek. Reguliere voorraadproducten worden elk kwartaal willekeurig bemonsterd en testrapporten worden op onze website opgeslagen. U kunt ook een aparte test op uw monster aanvragen; de kosten zijn voor onze rekening (het monster moet worden geretourneerd).
