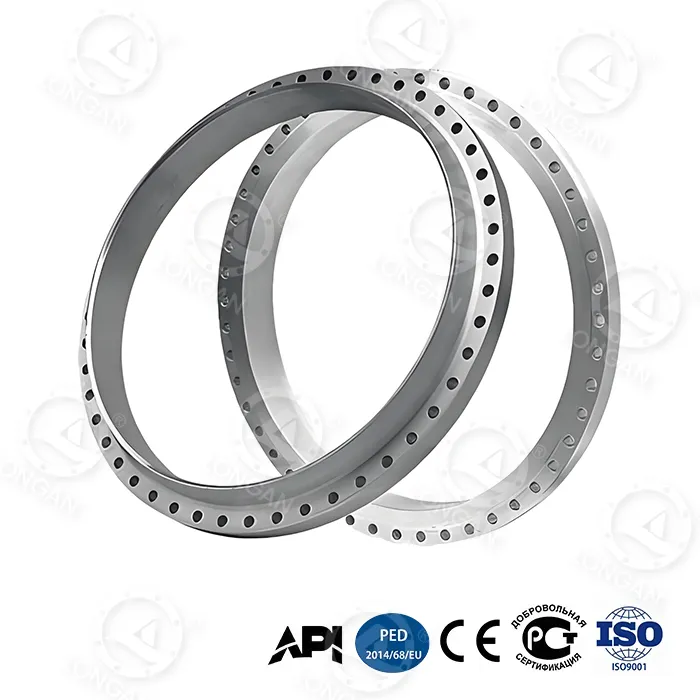

Groot formaat flens

Productvoordelen Gegevenspresentatie

1. Hogere drukcapaciteit

Big Size Flenzen hebben een typisch drukbereik van > 100 Bar tot > 250 Bar of hoger, wat meer dan vijf keer de druk is van standaardflenzen van dezelfde kwaliteit. De nominale druk van klasse 900-flenzen bij DN600 is bijvoorbeeld veel hoger dan die van klasse 150-flenzen van dezelfde maat.

2. Aanzienlijk verhoogde wanddikte en structurele sterkte (verbeterde structurele integriteit):

Grote flenzen hebben hogere convexe oppervlakken, dikkere flenshalzen en grotere boutgaten, waardoor ze beter bestand zijn tegen trillingen en buigen.

Neem als voorbeeld ASME B16.5 DN600, klasse 150 versus klasse 900 RF-flens:

Flensdikte, klasse 900: ~ 152,4 mm, klasse 150: ~ 38,1 mm, de dikte van klasse 900 is ongeveer 4 maal die van klasse 150.

Aantal bouten Klasse 900 heeft 24 M36 bouten, Klasse 150 heeft slechts 20 M24 bouten

De boutdiameter nam toe met 50%, de hoeveelheid bout nam toe met 20% en de klemkracht nam toe.

De diameter van de flensboutcirkel van klasse 900 is met ~114,3 mm toegenomen vergeleken met de flensdiameter van klasse 150, waardoor er meer boutdistributieruimte ontstaat.

3. Zeer sterke afdichting

Groter contactoppervlak van het afdichtingsoppervlak, langdurig geen lekkage onder hoge druk en hoge temperaturen.

Hogere bouten produceren direct een hogere afdichtingskracht van de pakking.

De ontwerplekkagesnelheid van de ringpakking van grote flenzen moet gewoonlijk minder zijn dan 10^-6 std cm³/sec He, waardoor een luchtdichte afdichting kan worden bereikt, wat veel hoger is dan de vereisten van gewone flenzen voor zachte pakkingen.

4. Aangepaste eisen

Dit product vereist aangepaste eisen voor niet-standaard maten, materialen en coatings. Longan is hierin gespecialiseerd.

Het formaat gaat ver boven de norm en vereist een maatwerkverwerking.

Veelgebruikte corrosiebestendige legeringsmaterialen: (zoals Super Duplex 2507, Inconel 625/825, Monel, Hastelloy), de vloeigrens kan > 600 MPa of meer bereiken.

De dikte van speciale coatings kan 250-500 μm bereiken, en de dikte van de voeringen is 3-6 mm, die ook kan worden aangepast.

Ten slotte zou ik willen benadrukken dat Longan een krachtige fabriek is die gespecialiseerd is in de productie van op maat gemaakte Big Size Flenzen, die volledig aan al uw verbeeldingskracht van dit product kunnen voldoen. Kom gerust eens contact met ons opnemen, wij zijn altijd welkom!
