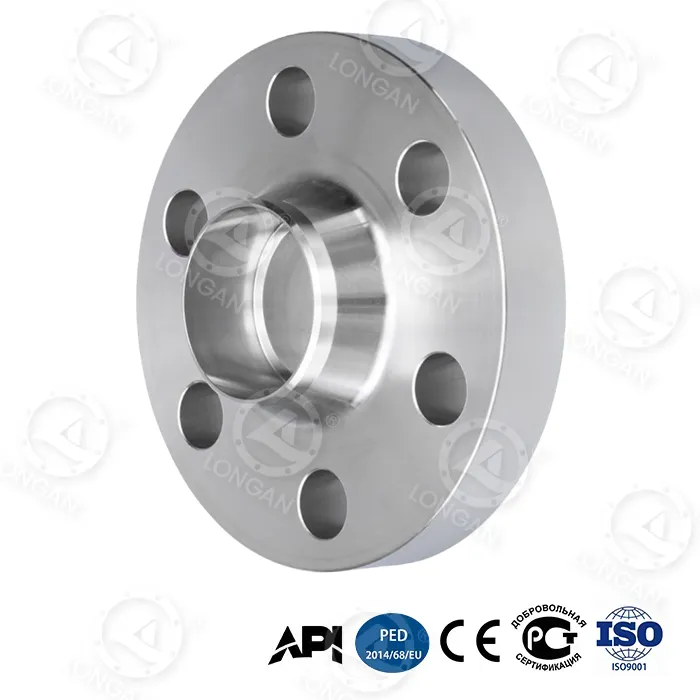

304 nekstompslasflens

Technische specificaties

1. Materiaalcertificering (ASTM A182 F304)

Element Standaard Waarde Functie Testgeval

Ni 8,0~11,0% Austenietstabiliteit 9,2%

C ≤0,08% - 0,05%

Cr 18,0~20,0% Oxidatie Corrosiebescherming 18,8% (spectrometer)

2. Druk-temperatuur

Temperatuur (°C) Klasse 150 (bar) Klasse 300 (bar)

300 13,2 35,8

200 15,8 42,7

38 19,6 51,1

3. Mechanische eigenschappen

Parameter 304 Flenswaarde Standaardbasis

Tolerantie binnendiameter (NPS 12") ±0,25 mm ASME B16.5 Tabel5

Treksterkte 515 MPa ASTM A182

Opbrengststerkte 205 MPa ASTM A182

Afwijking middencirkel boutgat ±0,8 mm MSS SP-44

Toepasselijke scenario's

Aanbevolen scenario's Toelaatbare media Verboden scenario's Alternatieve oplossingen

Lagedrukperslucht Droge lucht (dauwpunt <-40°C) Zwavelhoudende vochtige lucht Vernikkeld koolstofstaal

Voedselapparatuur Zuivelproducten, sap (pH>4,5) Chloorhoudende desinfectiemiddelen 316L flens

Gemeentelijke watervoorziening Zoet water, drinkwater Zeewater/water met hoog chloorgehalte (>50ppm Cl⁻) 316 flens

HVAC Heet water (<80°C), stoom Zoutzuur/zwavelzuur (pH<4) Hastelloy-legering

Waarom kiezen voor 304 nekstompslasflens?

1. Lagere kosten

Materiaal Eenheidsprijs (benchmark) Levensduur Uitgebreide kosten (10 jaar)

316 flens 2,3x 15 jaar + 1,2x

304 Nekstiplasflens 1,6x 10 jaar + 1,0x

Koolstofstalen flens 1,0x 2 jaar (Roestlekkage) 2,8x

2. Structurele ontwerpvoordelen

Nauwkeurigheid van het afdichtingsoppervlak: de RF-oppervlakteruwheid van 304 roestvrijstalen neklasflens is 125-250 μin Ra, wat de betrouwbaarheid van de pakkingafdichting garandeert.

Taps toelopende nekovergang: Verminder de spanningsconcentratiefactor met 40% en verleng de levensduur van lasvermoeidheid.

3. Basiscorrosieweerstand

Zoutsproeitest: Geen rode roest gedurende 500 uur

Chroom-nikkel beschermlaag: Cr-gehalte ≥18% vormt een passivatiefilm die bestand is tegen corrosie door water, stoom en zwak zuur (pH>4,5).

Beschrijving van beperking: Niet geschikt voor omgevingen met chloride-ionen>50 ppm (zoals zeewater) en 316 moet op dit moment worden geüpgraded.

Veelgestelde vragen

Vraag 1: Wat is het kostenverschil met een 316 flens?

Antwoord: De prijs van 304 Neck Butt Welding Flens is 30 ~ 35% lager onder dezelfde specificaties (vanwege het verschil in nikkel- en molybdeengehalte). Als het medium geen chloride-ionen/zuren bevat, is het voordeliger om voor 304 te kiezen.

Vraag 2: Kan 304 worden gebruikt voor buitenleidingen?

Antwoord: Bij lage luchtvochtigheid (<60%) RH) Kan in een zoutvrije omgeving lange tijd gebruikt worden; In kust- en industriële gebieden is een corrosiewerende coating vereist, anders kan er binnen 2-3 jaar putvorming optreden.
